b. Diode
1. Jelaskan hasil resistansi diode pada masin-masing kondisi!

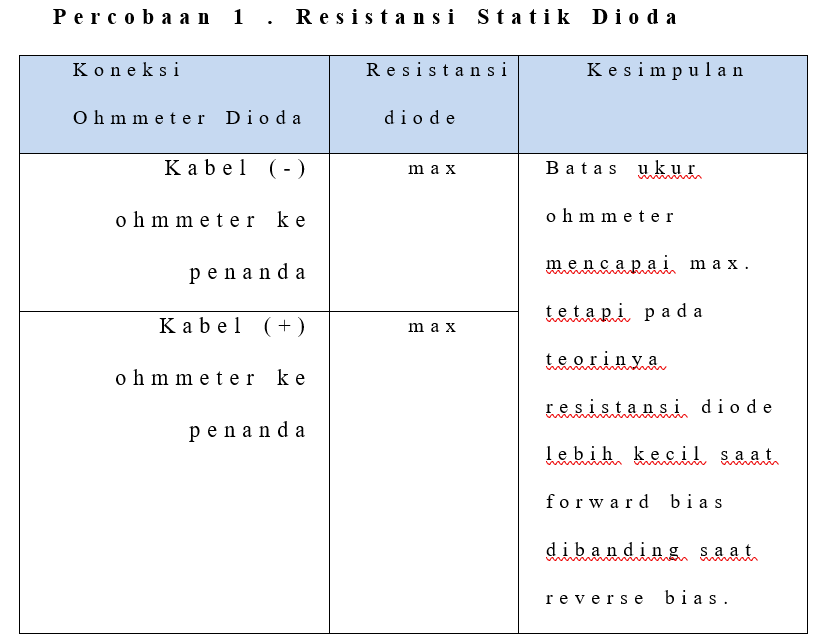

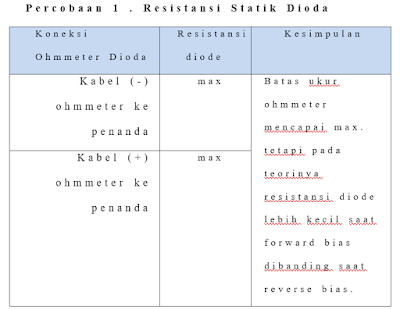

Hasil pengukuran resistansi diode pada kedua kondisinya, sama-sama max. Hal ini dikarenakan batas ukur dari ohmmeter di proteus mencapai batas nya. Tetapi pada teorinya, arus akan mengalir pada kondisi forward bias, dan akan terhambat pada kondisi reverse bias. Artinya resistansi pada kondisi reverse bias akan lebih besar dari kondisi forward bias.
2. Jelaskan apa itu kondisi forward bias dan reverse bias pada arus konvensional !
Forward bias merupakan kondisi dimana kaki anoda diberi tegangan positif dan katoda diberi tegangan negative pada diode. Pada kondisi forward bias, arus akan mengalir karena hambatannya yang kecil. Sedangkan reverse bias adalah kondisi dimana kaki katoda yang diberi tegangan positif, sedangkan kaki anoda diberi tegangan negative. Hal ini akan membuat hambatan pada diode akan tinggi dan akan menghambat arus.
Rangkaian diatas digunakan untuk mengukur dari resistansi dari diode. Pada rangkaian pertama dalam kondisi forward bias, dimana kaki anoda dihubungkan ke tegangan positif dan katoda ke tegangan negatif. Pada kondisi forward bias ini, arus akan dapat mengalir dikarenakan tegangannya yang kecil. Sementara itu, pada rangkaian kedua dalam keadaan reverse bias, dimana dimana kaki katoda dihubungkan ke tegangan positif dan anoda ke tegangan negatif. Pada kondisi reverse bias ini, arus tidak akan dapat mengalir dikarenakan tegangannya yang besar.
