2. Alat dan Bahan (kembali)
1. Analisa output yang dihasilkan pada percobaan terhadap rumus yang didapat dalam teori !

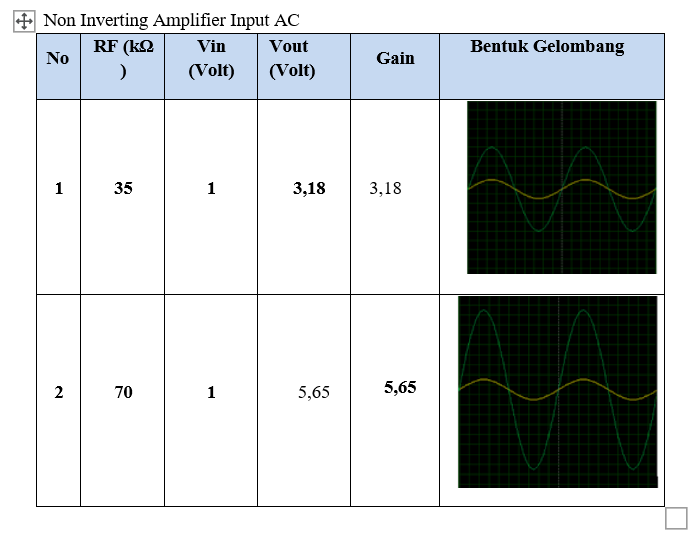

Berdasarkan Perhitungan menggunakan rumus mencari Vout, hasil Vout yang didapat pada Rf 35k nilai nya mendekati nilai yang terukur menggunakan simulasi, dimana nilai max dan min nya pin tidak melewati nilai Vsat nya. Sementasa Pada Rf 70K nilai perhitungan dan pengukurannya pun tidak jauh beda tetapi, untuk nilai max nya melebihi nilai Vsat, yang berarti terjadi kesalahan saat perhitungan ataupun pengukuran nya.
2. Bagaimana turunan rumus Vout dari rangkaian non-inverting
Rangkaian non inverting merupakan rangkaian yang berguna untuk memperkuat signal input tanpa membalikkan polaritasnya. Keluaran sensor dan tranduser pada umumnya mempunyai tegangan yang sangat kecil hingga mikro volt, sehingga diperlukan penguat dengan impedansi masukan rendah. Rangkaian penguat non inverting akan menerima arus atau tegangan dari tranduser sangat kecil dan akan membangkitkan arus atau tegangan yang lebih besar

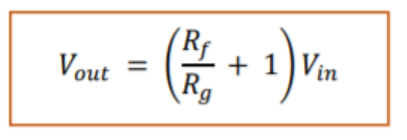

Untuk menghitung besarnya tegangan output, diginakan rumus:
Vidio [ Download ]
